改性尼龍的優(yōu)劣有哪些？

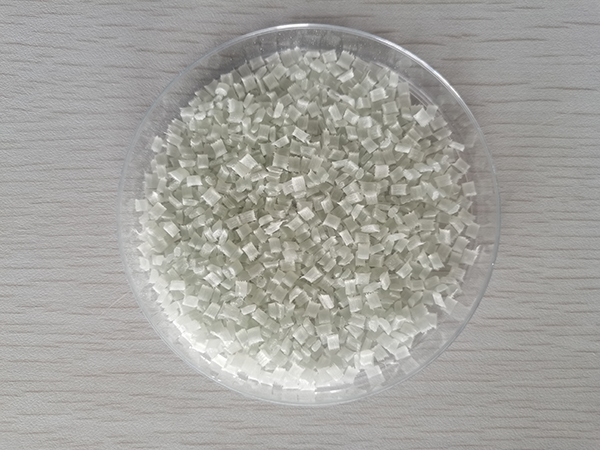

改性尼龍是在基礎(chǔ)尼龍（聚酰胺）樹脂的基礎(chǔ)上，通過物理或化學(xué)方法添加各種填料、增強(qiáng)劑、增韌劑、阻燃劑、潤滑劑、抗老化劑等，以改善其某些性能或獲得新性能的尼龍材料。它在保留尼龍部分優(yōu)點(diǎn)的同時，彌補(bǔ)了基礎(chǔ)尼龍的許多不足，但也可能引入一些新的缺點(diǎn)。

以下是改性尼龍的主要優(yōu)勢和劣勢：

優(yōu)勢：

1. 顯著增強(qiáng)力學(xué)性能：

   • 強(qiáng)度和剛性大幅提高： 添加玻璃纖維、碳纖維等增強(qiáng)材料是改性尼龍最常用的方法。這能顯著提高尼龍的拉伸強(qiáng)度、彎曲強(qiáng)度、彎曲模量和沖擊強(qiáng)度（尤其是剛性沖擊），使其能承受更大的載荷和應(yīng)力，適用于結(jié)構(gòu)件。

   • 尺寸穩(wěn)定性更好： 增強(qiáng)材料的加入減少了尼龍因吸濕和熱脹冷縮引起的尺寸變化，提高了零件的精度和裝配穩(wěn)定性。

   • 耐磨性提高： 通過添加石墨、二硫化鉬、PTFE（聚四氟乙烯）、硅油等潤滑劑，可以顯著降低摩擦系數(shù)，提高耐磨性，適用于齒輪、軸承、滑塊等運(yùn)動部件。

2. 改善耐熱性：

   • 熱變形溫度提高： 增強(qiáng)改性（尤其是玻纖增強(qiáng)）可以大幅提高材料的熱變形溫度，使尼龍能在更高的溫度環(huán)境下保持形狀和強(qiáng)度。例如，普通PA6的HDT(1.8MPa)約65℃，而30%玻纖增強(qiáng)PA6可達(dá)200℃以上。特殊耐高溫改性尼龍（如PA46, PA6T, PA9T, PPA）本身或改性后HDT可超過290℃。

   • 長期使用溫度提高： 改性后材料在高溫下的機(jī)械性能保持率更好，長期使用溫度上限得到提升。

3. 優(yōu)異的阻燃性：

   • 通過添加溴系、磷系、氮系或無鹵阻燃劑，可以使尼龍達(dá)到UL94 V-0、V-1、V-2、5VA、5VB等不同等級的阻燃性能，滿足電子電器、汽車、軌道交通等領(lǐng)域嚴(yán)格的防火安全要求。這是基礎(chǔ)尼龍難以達(dá)到的。

4. 良好的電絕緣性：

   • 尼龍本身具有較好的電絕緣性，改性后（尤其是增強(qiáng)后）在保持絕緣性的同時，提高了機(jī)械強(qiáng)度和尺寸穩(wěn)定性，使其在電氣連接器、開關(guān)、線圈骨架等應(yīng)用中表現(xiàn)更可靠。

5. 改善耐化學(xué)性：

   • 某些改性（如與聚烯烴共混、添加特殊填料）可以提高尼龍對特定化學(xué)品（如燃油、冷卻液、清潔劑）的耐受能力。

6. 提高抗老化性：

   • 添加抗紫外線劑、熱穩(wěn)定劑等，可以顯著改善尼龍的耐候性，延緩在戶外光照和高溫環(huán)境下的老化、變色和性能下降。

7. 增加功能性：

   • 導(dǎo)電/抗靜電： 添加炭黑、金屬纖維、碳納米管等可賦予導(dǎo)電或抗靜電性能，用于防靜電包裝、電磁屏蔽部件等。

   • 導(dǎo)熱： 添加金屬粉末、陶瓷顆粒（氮化硼、氧化鋁）等可提高導(dǎo)熱性，用于散熱部件。

   • 食品接觸/醫(yī)用級： 通過選擇符合法規(guī)的原材料和添加劑，可獲得滿足FDA、EU等食品接觸或醫(yī)療應(yīng)用要求的牌號。

   • 可激光焊接： 通過添加特殊吸收劑，使其適用于激光焊接工藝。

   • 外觀美學(xué)： 易于著色，可獲得各種顏色和表面效果（如金屬質(zhì)感）。

8. 相對良好的加工性： 盡管某些改性（如高填充）會增加加工難度，但總體上改性尼龍仍能使用成熟的注塑、擠出等工藝進(jìn)行加工。

劣勢：

1. 吸水性仍然存在：

   • 雖然改性（特別是增強(qiáng)）改善了因吸水導(dǎo)致的尺寸變化和性能下降，但尼龍本身親水的特性無法根除。吸水仍會影響尺寸精度、電性能和某些力學(xué)性能（如剛性下降，韌性可能上升）。對于尺寸精度要求極高的應(yīng)用，仍需在加工前后進(jìn)行嚴(yán)格干燥處理，甚至考慮使用吸濕性更低的尼龍（如PA12, PA46, PPA）或非尼龍材料。

2. 成本增加：

   • 改性過程中添加的各種助劑（特別是高性能的增強(qiáng)纖維、特殊阻燃劑、耐高溫樹脂）以及更復(fù)雜的生產(chǎn)工藝，都顯著提高了材料的成本。耐高溫尼龍的價格通常是普通工程塑料的數(shù)倍。

3. 加工難度可能增加：

   • 對設(shè)備和模具磨損加?。?/strong> 玻璃纖維、礦物填料等硬質(zhì)添加劑會加速螺桿、料筒和模具的磨損，需要采用耐磨鋼材或表面處理。

   • 流動性可能變差： 高填充體系會降低熔體流動性，需要更高的注射壓力和溫度，可能影響薄壁或復(fù)雜結(jié)構(gòu)的填充。

   • 易產(chǎn)生飛邊： 玻纖增強(qiáng)材料對模具配合精度要求更高，否則容易產(chǎn)生飛邊。

   • 制品外觀： 高玻纖含量可能導(dǎo)致制品表面浮纖（玻纖外露），影響外觀和手感，需要特殊模具設(shè)計（高模溫）或表面處理。

4. 各向異性：

   • 纖維增強(qiáng)材料在流動過程中會取向，導(dǎo)致制品的力學(xué)性能和收縮率在流動方向和垂直方向上存在差異（各向異性），在設(shè)計和加工時需要特別注意。

5. 韌性可能下降：

   • 雖然可以通過添加增韌劑（如彈性體）來提高韌性（抗沖擊性），但單純的增強(qiáng)改性（尤其是高玻纖含量）通常會降低材料的韌性和延展性，使其變得更脆。需要平衡強(qiáng)度和韌性。

6. 密度增加：

   • 添加的大多數(shù)填料（玻纖、礦物）密度都高于尼龍樹脂本身，因此改性尼龍（尤其是增強(qiáng)型）的密度通常高于基礎(chǔ)尼龍。

7. 回收利用困難：

   • 多種添加劑（特別是阻燃劑、纖維）的加入使得改性尼龍的回收、分離和再利用比單一樹脂更加復(fù)雜和困難，對環(huán)保和循環(huán)經(jīng)濟(jì)提出挑戰(zhàn)。

8. 潛在的添加劑析出/遷移：

   • 某些添加劑（如潤滑劑、增塑劑、阻燃劑）在長期使用或特定環(huán)境（高溫、溶劑接觸）下可能析出到材料表面或遷移到環(huán)境中，影響性能、外觀或產(chǎn)生污染。
